Монтаж узла выполнен на выводах переключателей. В качестве переклю­чателей SA1 и SA2 можно использовать любые галетного типа соответственно на 23 и 11 положений на два направления кнопки SB1 — SB3 — П2К с незави­симой фиксацией, резисторы — МЛТ-0,25, с точностью не хуже 5%, конденсато» ры — КМ-5, КМ-6.
Налаживание заключается в попарном подборе резисторов делителя регу­лятора громкости и баланса.
Цифровой регулятор громкости. Основным недостатком регуляторов на основе переменных резисторов и переключателей является сложность их раз­мещения непосредственно вблизи входов усилителя, что вызвано необходимо­стью размещения органов управления на передней панели усилителя. Это усложняет борьбу с помехами и наводками. Кроме того, наличие механических контактов ухудшает надежность работы таких регуляторов, увеличивает поме­хи в виде тресков, шорохов, щелчков. С развитием элементной базы появилась возможность создать электронные регуляторы громкости на базе специальных микросхем или при использовании переключателей аналоговых сигналов КМОП структуры, что позволяет устранить указанные недостатки.

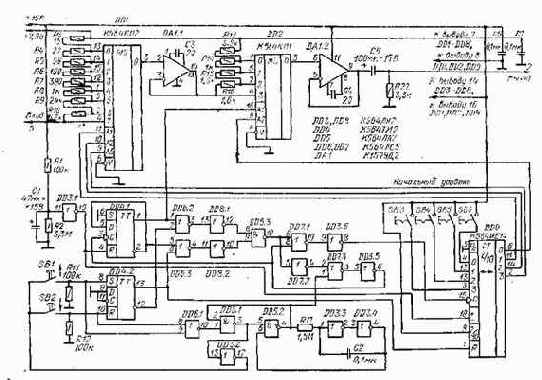

На рис. 41 приведена схема одного канала регулятора громкости на база мультиплексора КМОП структуры. Регулятор используют совместно с селек­тором входных сигналов (см. рис. 13). Регулятор громкости состоит из элект­ронного переключателя на 32 положения и цифрового узла управления им. До­стоинством этого регулятора также является большая точность совпадения каналов, определяемая допуском резисторов делителя.
Цифровой регулятор громкости имеет следующие основные технические ха­рактеристики:
Номинальное входное напряжение........ 200 мВ
Номинальное выходное напряжение....... 200 мВ
Максимальное входное напряжение....... 6 В
Глубина регулировки громкости........ 64 дБ
Напряжение питания........... 15 и 7,5 В
Ток потребления............. 30 мА
