ПРАКТИЧЕСКИЕ СХЕМЫ ВЫСОКОКАЧЕСТВЕННОГО ЗВУКОВОСПРОИЗВЕДЕНИЯ

РЕГУЛЯТОРЫ ТЕМБРА, ЭКВАЛАЙЗЕРЫ


Регулятор тембра является, как правило, обязательным узлом совре­менного высококачественного устройства звуковоспроизведения. Основное его назначение — обеспечить такое регулирование АЧХ усилительного устройства, чтобы компенсировать частотные искажения, вызванные несовершенством акус­тических систем, или сформировать АЧХ под конкретную фонограмму с учетом акустических свойств помещения и дефектов записи фонограммы и тем самым восстановить естественный тембр звучания. Регулировка тембра звучания осно­вана на изменении АЧХ усилителя в определенной области частот. Коррекция АЧХ усилителя 34 достигается в основном с помощью цепей, содержащих кон­денсаторы и переменные резисторы и влияющих на АЧХ на краях рабочего диапазона чаетот.

В последнее время для регулировки АЧХ усилителя все чаще используют многополосные регуляторы тембра — эквалайзеры с LCR-элементами, которые оозволяют изменить АЧХ на нескольких участках частотного диапазона. Точ­ность коррекции АЧХ усилителя обычно повышается при увеличении числа час­тотных полос, в которых происходит раздельная коррекция. Однако в результа­те этого эквалайзер становится одним из громоздких звеньев звуковоспроизво­дящего тракта, хотя само регулирование производят не более чем в 5 — 12 час­тотных полосах.

Для повышения плавности и глубины регулирования тембра , все чаще ис­пользуют активные элементы — транзисторы и ОУ, а также включают регулиру­ющие элементы в цепь ООС. В отличие от пассивных регуляторов (имеющих только цепи формирования АЧХ и согласующие каскады) активные регуляторы обеспечивают большее отношение сигнал — шум и больший диапазон регулиров­ки тембров примерно при том же количестве элементов. Показатели качества регуляторов тембра определяют такие параметры звуковоспроизводящего тракта, как уровень шума, коэффициент гармоник, диапазон регулирования АЧХ, дина­мический диапазон и т. п.

К основным техническим характеристикам регуляторов тембра относятся следующие:


номинальное входное напряжение [В] — уровень входного синусоидального напряжения, при котором напряжение на выходе равно номинальному (0,8± ±0,05) В. Измерения проводят, когда регуляторы тембра находятся в положе­нии, обеспечивающем горизонтальную АЧХ;

коэффициент передачи на частоте 1 кГц — отношение выходного напряжения регулятора к входному номинальному на частоте 1 кГц при положениях регули­рующих элементов, соответствующих горизонтальной АЧХ;

предел регулирования тембра [дБ] — отношение выходного напряжения ре­гулятора на частотах максимального подъема и спада АЧХ (при крайних по­ложениях регулировочных элементов) к выходному напряжению регулятора на частоте 1 кГц при горизонтальной АЧХ каскада;

перегрузочная способность [дБ] — отношение максимального выходного на­пряжения при коэффициенте гармоник 10% к выходному номинальному напря­жению. Измерения проводят на частотах максимального подъема АЧХ;

коэффициент гармоник [%] — коэффициент нелинейных искажений при си­нусоидальном входном сигнале. Измеряют в диапазоне частот 20... 20 000 Гц при входном напряжении, равном номинальному; регуляторы тембра — -в поло­жении максимального подъема АЧХ;

отношение сигнал — шум [дБ] — отношение выходного напряжения сигнала при номинальном входном к среднеквадратическому значению напряжения шума на выходе при отсутствии сигнала. Измерения проводят без взвешивающего фильтра; регуляторы тембра должны находиться в положении, при которых АЧХ каскада горизонтальна.

Далее описаны схемы регуляторов тембра, согласованных по входу с выхо­дами узлов, о которых речь шла раньше. Эти регуляторы имеют достаточно низкое выходное сопротивление, что позволяет подключить их непосредственно на вход усилителей мощности.

Регулятор тембра на ОУ К153УД2. Он имеет следующие основные техниче» ские характеристики:



Номинальное входное напряжение......... 0,15 В

Коэффициент передачи на частоте 1 кГц....... 15 дБ

Пределы регулирования тембра на частоте, Гц:

100.................


±12 дБ

10000................ ±13 дБ

Перегрузочная способность (относительно уровня 12 дБ), не

менее................. 10 дБ

Коэффициент гармоник в диапазоне частот 20... 20 000 Гц, не

более................. 0,1%

Отношение сигнал-шум (невзвешенное), не менее . . . . 70 дБ

Входное сопротивление............ 100 кОм

Выходное сопротивление........... 1 кОм

Напряжение питания............ ±15 В

Ток потребления............. 10 мА

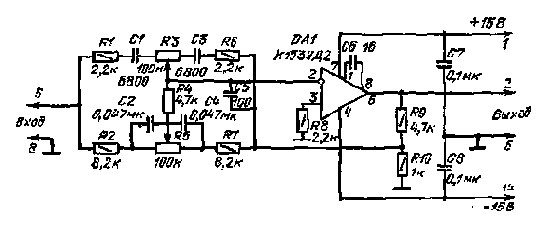

Такой активный регулятор тембра с RC мостом в цепи ООС (рис. 47), не­ смотря на простоту, обеспечивает достаточную глубину изменения АЧХ усили­теля в области низших и высших частот. Пределы регулировки АЧХ на часто­тах 50 Гц и 15 кГц составляют около ±16 дБ. Наличие ОУ DA1 позволяет по­лучить коэффициент передачи напряжения регулятора больше единицы. В поло­жении максимального подъема АЧХ в области низших и высших частот (ре­зисторы R5 и R3 в крайнем левом по ехеме положении) АЧХ на частотая 350 Гц и 1,5 кГц имеет подъем на 3 дБ. Для обеспечения приведенных характе­ристик внутреннее сопротивление источника входного сигнала должно быть не более 1 кОм.
