ПРАКТИЧЕСКИЕ СХЕМЫ ВЫСОКОКАЧЕСТВЕННОГО ЗВУКОВОСПРОИЗВЕДЕНИЯ

Принципиальная ехема упращенного варианта усилителя мощности клас­са В


В данном усилителе используются те же схемотехнические решения, что и в предыдущем (см. рис. 79). Принципиальная схема усилителя приведена на рис= 82. Он состоит из предварительного усилителя (DAI, VT1 — VT4), работающего в режиме А, и выходного каскада (VT5, VT6), работающего в режиме В. Мост образуют детали RIO, Rll, R12, СП, L1. Устройство работает аналогично пре? дыдущему.

Печатная плата усилителя приведена на рис, 83. Транзисторы VT3 — VT6 установлены на общем теплоотводе через слюдяные прокладки.

Катушка L1 намотана проводом ПЭВ-2 1,0 на каркасе диаметром 7 мм ви­ток к витку в два слоя и содержит 40 витков.

Налаживание усилителя, правильно смонтированного из исправных элемен­тов, заключается в подстройке моета подбором конденсатора СИ по минимуму нелинейных искажений. Для литания усилителя можно использовать двухпо-лярный источник, обеспечивающий при напряжении ±17 В ток не менее 1 А„ Амплитудно-частотная и фазо-частотная характеристики налаженного усилите­ля приведены на рис. 84,

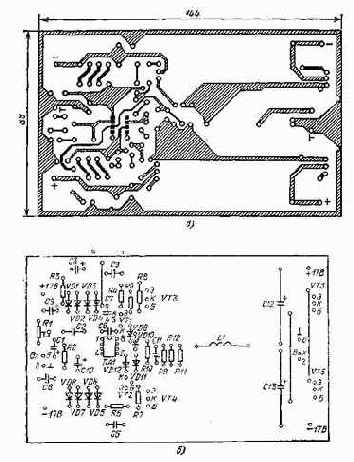

Рис. 83. Печатная (а) и монтажная (б) платы упрощенного варианта усилителя мощности класса В

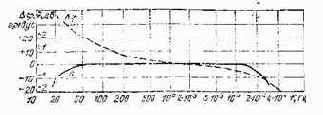

Рис. 84. Амплитудно-частотная и фазо-частотная характеристики упрощенного варианта усилителя мощности класса В

Усилитель мощности, выполненный по мостовой схеме, Он имеет выходную мощность 60 Вт при однополярном источнике питания напряжением +40 В.

Получение большой выходной мощности связано с рядом трудностей, одной из которых является ограничение напряжения источника питания, вызванного тем, что ассортимент высоковольтных мощных транзисторов пока еще довольно неве­лик. Одним из способов увеличения выходной мощности является последова­тельно-параллельное включение однотипных транзисторов, но это вызывает ус­ложнение конструкции усилителя и его настройку. Между тем имеется способ увеличения выходной мощности, позволяющий избежать применение трудно-доступных элементов и не увеличивать напряжение источника питания. Этот способ заключается в использовании двух одинаковых усилителей мощности, включенных так, что входной сигнал подается на их входы в противофазе, э нагрузка включена непосредственно между выходами усилителей (мостовая ехе­ка включения усилителей).




Рис. 85. Принципиальная схема усилителя мощности, выполненнвго по мостовой схеме



Усилитель мощности, выполненный по такой мостовой схеме, имеет следую­щие основные технические характеристики:

Номинальная выходная мощность ....... 60 Вт

Коэффициент гармоник....... 0,5%

Полоса рабочих частот .......... 10... 25000 Гц

Напряжение питания ......... +40 В

Ток покоя....... . 50 мА

Принципиальная схема такого усилителя приведена на рис. 85. Он состоит яз двух однотипных усилителей, аналогичных описанному на рис. 66. Изменение фазы входного сигнала достигается подачей его на инвентирующий вход одного и на иеинвертирующий вход другого усилителей. Нагрузка включена непосред­ственно между выходами усилителей.

Усилитель смонтирован на печатной плате, показанной на рис. 86. Чтобы обеспечить температурную стабилизацию тока покоя выходных транзисторов, на общий с ними тетлоотвод размещены диоды VD1 — VD4.

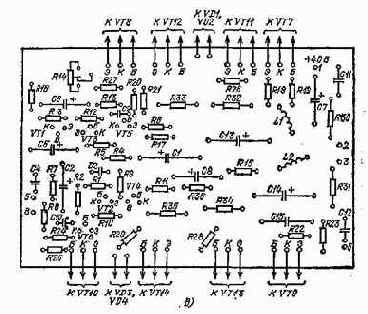

Рис. 86. Печатная (а, б) и монтажная (в) платы усилителя мощности, выполнен­ной по мостовой схеме

Перед включением проверяют правильность монтажа и соединений усили­теля. После подключения источника питания резистором R14 устанавливают между выходами усилителя напряжение не более 0,5 В. Амплитудно-частот­ная и фазо-частотная характеристики отрегулированного усилителя приведены на рис. 87.



Рис. 87. Амплитудно-частотная и фазо-частотная характеристики усилителя мощ­ности, выполненной по мостовой схеме
